СКДЭВ — Система контроля, диагностики электрооборудования вагона
Назначение
СКДЭВ — система предназначенная для сбора, обработки, передачи информации, управления и контроля электрооборудованием вагона.
Структура
СКДЭВ состоит из:

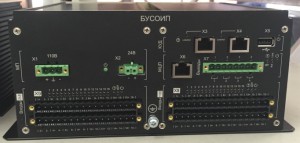

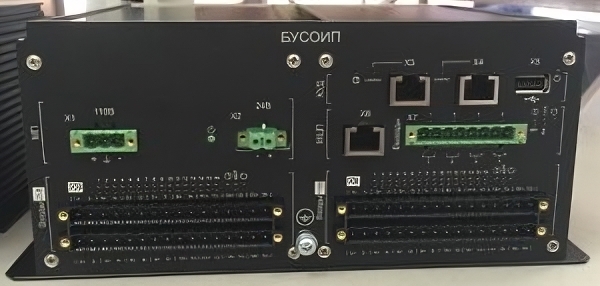

1) БУСОИП (Блок управления, сбора, обработки и питания)

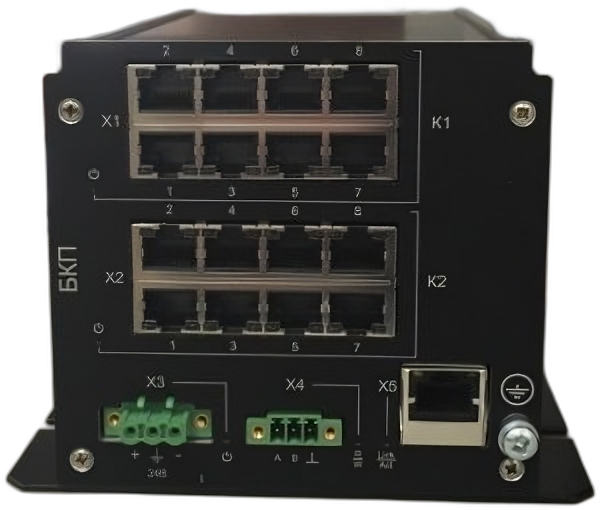

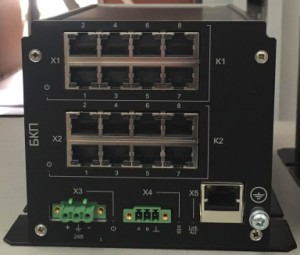

2) БКП (Блок коммутации и преобразования)
Применение
- для сбора информации от электрооборудования вагона;
- управление электрооборудованием вагона;
- прием информации по протоколу УПВС(интерфейс Ethernet), передача ее по протоколу ЕПВС(интерфейс RS485) и наоборот
- коммутация сигналов Ethernet со скоростями 10/100/1000 Мбит/с;
- выполнение прикладного программного обеспечения под управлением операционной системы Linux;
- прием и передача данных по поездной сети;
- прием и передача данных по локальной вагонной сети;
- выдача информационных сообщений от системы контроля, диагностики и управления вагона (поезда);
- подключение устройств по технологии Power over Ethernet.
Преимущества
- Транспортное исполнение
- Высокая устойчивость к ЭМ помехам, в том числе к статическим разрядам
- Компактность
- Широкие возможности по адаптации под различные цели
Технические характеристики
Напряжение питания, В | + 75 …. +150 или по запросу заказчика |
Потребляемая мощность, Вт | 17 |
Выходное напряжение, В | 24±10% |
Выходная мощность, Вт, не менее | 40 |
Процессор | ARM v7 Cortex-A8 800Mhz |
ОЗУ | 512 Мб DDR3 |
ПЗУ | 512 Мб NAND |
USB | 1 порт USB 2.0 |
Количество дискретных входов, шт.
Модуль дискретного ввода 24В
Модуль дискретного ввода 110В |
16
16 |
Количество дискретных выходов | 4 |
Выходной ток, А, не менее | 4 |
Сеть Ethernet | 8 портов 10/100 Мбит/c |
Слот карт памяти | SD |
ОС | Linux |
Диапазон рабочих температур, °C | -30..+50 |
Диапазон температур хранения, °C | -40..+60 |
Устойчивость к механическим воздействиям:
— ускорение одиночных ударов, g, не менее
— диапазон частот синусоидальных вибраций, Гц |
5
10..100 |
