Контроллер Индивидуального Регулирования Температуры КИРТ
Назначение
Создание систем обеспечения индивидуальной температуры в помещениях, обслуживаемых одной климатической установкой.
Структура

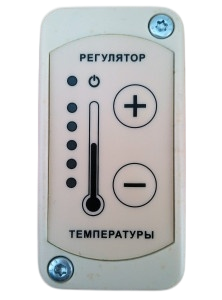

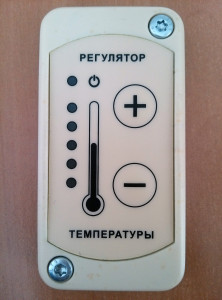

КИРТ имеет распределённую структуру. Головным устройством системы является модуль центрального процессора климатический (МЦП-К), к которому подключаются контроллеры помещений (КП-К). К каждому КП-К подключается отдельный регулятор температуры (РТ, на фото). КП-К служит для ввода сигналов от датчика температуры, от датчика положения заслонки, от РТ и управления электрическим нагревателем и положением заслонки. РТ служит для ввода смещения относительно температуры общей уставки. Мониторинг состояний и управление системой осуществляется по Ethernet. Взаимодействие МЦП-К с КП-К и КП-К с РТ происходит посредством высоконадёжных последовательных каналов связи.
Преимущества
- Масштабируемость;
- Гибкая архитектура;
- Управление по Ethernet;
- Наличие WEB-интерфейса;
- Устойчивость к помехам;
- Защита каналов управления от КЗ;
- Самодиагностика;
- Возможность изменения алгоритма работы системы по требованию заказчика.
Применение
В настоящее время КИРТ применяется на пассажирских вагонах различных моделей для обеспечения индивидуальной температуры в купе и служебных помещениях.
Технические характеристики
Величина | Параметр |
Напряжение питания, В | 20…30 или по требованию заказчика |
Максимальное количество МЦП-К | 1 |
Максимальное количество КП-К | 14 |
Максимальное количество РТ | 14 |
Протокол управления | Пакеты в формате XML |
Максимальная мощность подключаемого нагревательного элемента, Вт | 800 |
Максимальное коммутируемое напряжение по цепи подключения нагревательного элемента, В | 150 |
Диапазон значений напряжения, определяющего положение заслонки , В | 0…10 |
Диапазон выходных напряжений для управления положением заслонки, В | 0…10 |
Смещение относительно общей температуры уставки, °C | ±2 |
Тип управления нагревательным элементом | ШИМ |
Диапазон рабочих температур,°C | -10…+45 |
Диапазон температур хранения,°C | -50…+50 |
Устойчивость к воздействию механических факторов:- диапазон частот вибраций, Гц- ускорение одиночных ударов, g | 10…1005 |
